Calcolatore di Tolleranza ISO 1940: Una Guida Pratica
Il cuore di un'equilibratura professionale non è solo la riduzione delle vibrazioni, ma anche la dimostrazione che la qualità raggiunta è conforme agli standard industriali. È proprio a questo scopo che è stato progettato il calcolatore di tolleranza integrato nel Balanset-1A, conforme alla norma ISO 1940.
Qual è lo scopo del calcolatore di tolleranza?
Il calcolatore determina lo squilibrio residuo ammissibile per un rotore in base alla sua massa, alla velocità di esercizio e alla classe di qualità richiesta (classe G). Ciò consente di valutare oggettivamente se il risultato è conforme ai requisiti dopo la correzione.
Cosa significano le classi G? (Esempi pratici)
La classe G (grado di qualità) secondo la norma ISO 1940 è essenzialmente un "limite di velocità" per le vibrazioni. Più basso è il numero G, più severo è il requisito e più silenzioso deve girare il rotore. Ecco alcuni esempi tipici:
| Grado di Qualità (Classe G) | Rotori Tipici / Esempi di Applicazione |
|---|---|
| G 40 | Alberi a gomiti di grandi motori diesel navali a bassa velocità |
| G 16 | Alberi a gomiti di motori a 4 tempi ad alta velocità, frantoi, macchine agricole (trinciatrici) |
| G 6.3 | Giranti di pompe, ventilatori industriali, ventole, alberi cardanici, componenti di macchine utensili |
| G 2.5 | Turbine (a gas e a vapore), compressori, mandrini di rettificatrici, motori elettrici ad alta velocità |
| G 1.0 | Mandrini di rettifica di precisione, giroscopi |
Provalo tu stesso!
Utilizza il nostro calcolatore di tolleranza online gratuito sul nostro sito principale per determinare rapidamente la qualità di equilibratura richiesta per il tuo rotore specifico.
Usa ora il calcolatore onlineCome utilizzare il calcolatore: Passo dopo passo
1. Inserimento dei parametri

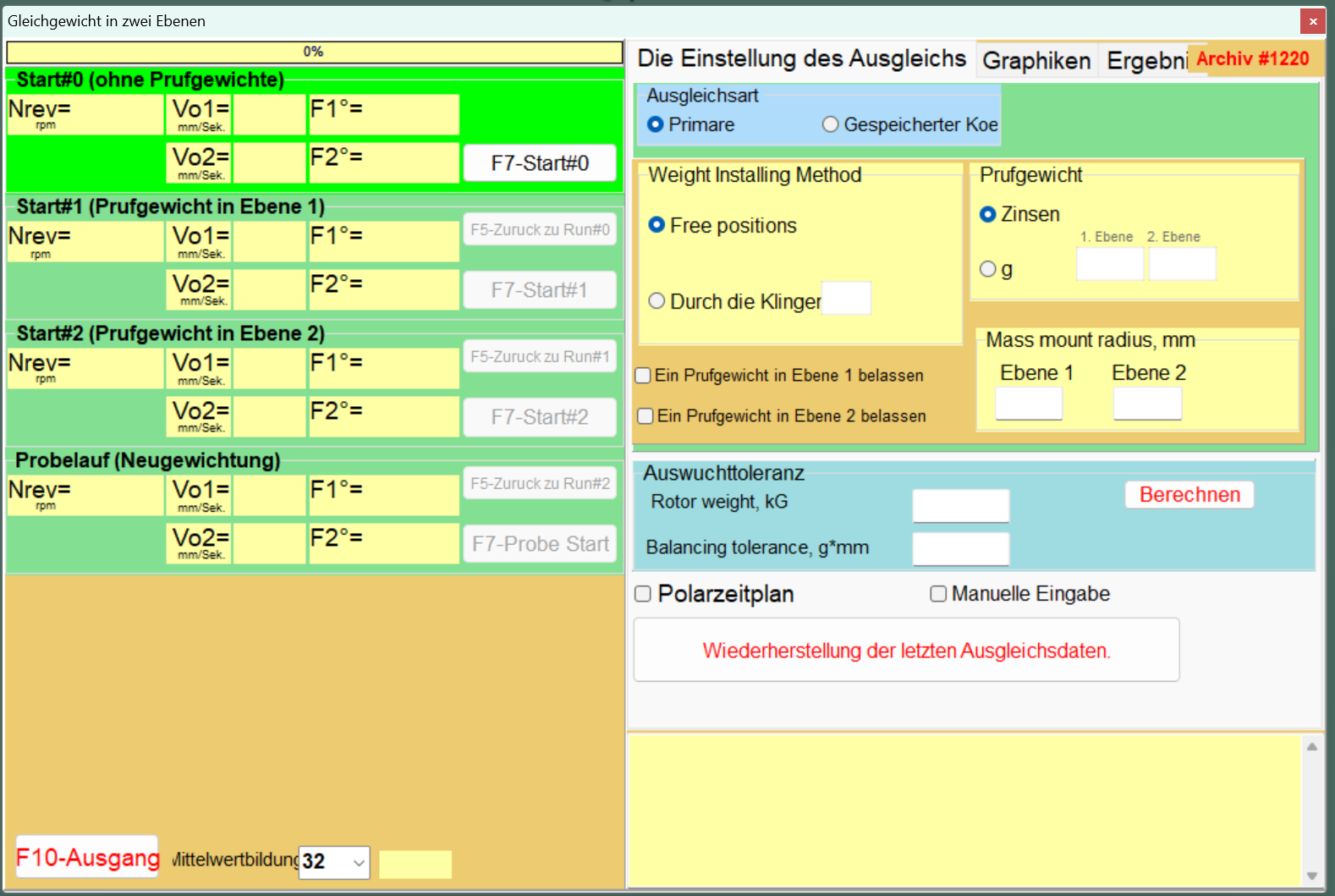

Nel software Balanset-1A, apri la finestra "Calcolo della tolleranza di equilibratura". Qui è necessario inserire i seguenti parametri:
- Massa del rotore (Rotor mass): Il peso del rotore da equilibrare.
- Velocità del rotore (Rotor speed): La velocità alla quale la macchina funziona in condizioni normali.
- Grado di qualità dell'equilibratura (Balance quality grade): Seleziona la classe G appropriata secondo la norma ISO 1940 (es. G 6.3 per le pompe, G 2.5 per gli alberi a gomiti).
- Raggio (Radius): Il raggio al quale verranno applicati i pesi di correzione.
2. Calcolo e interpretazione dei risultati
Dopo aver cliccato su "Calcola", il software visualizza i risultati:
- Squilibrio residuo ammissibile (Permissible residual unbalance): Il valore massimo di squilibrio residuo consentito, spesso espresso in grammi-millimetro (g·mm).
- Eccentricità ammissibile (Permissible eccentricity): Lo spostamento massimo corrispondente del baricentro.
Confronta questo valore nominale con il valore effettivo visualizzato dal dispositivo dopo l'equilibratura. Se il tuo valore effettivo è inferiore o uguale al valore nominale, il tuo lavoro è conforme allo standard industriale.

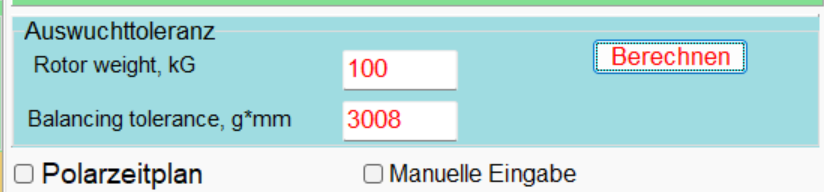

3. Unità e opzioni
Il software offre una flessibilità aggiuntiva. Ad esempio, è possibile personalizzare le unità di misura per il calcolo, il che è particolarmente utile per la documentazione.
Vantaggi del calcolatore integrato
- Controllo qualità professionale: Non fornisci solo un rotore "silenzioso", ma uno che è dimostrabilmente conforme agli standard internazionali.
- Efficienza automatizzata: Nessuna consultazione manuale di tabelle. Tutti i calcoli vengono eseguiti istantaneamente e senza errori.
- Documentazione affidabile: I risultati possono essere trasferiti direttamente nei tuoi report di equilibratura.
L'integrazione del calcolatore di tolleranza ISO 1940 rende il Balanset-1A uno strumento potente per chiunque apprezzi lavori di equilibratura precisi e conformi alle norme.
